Opis

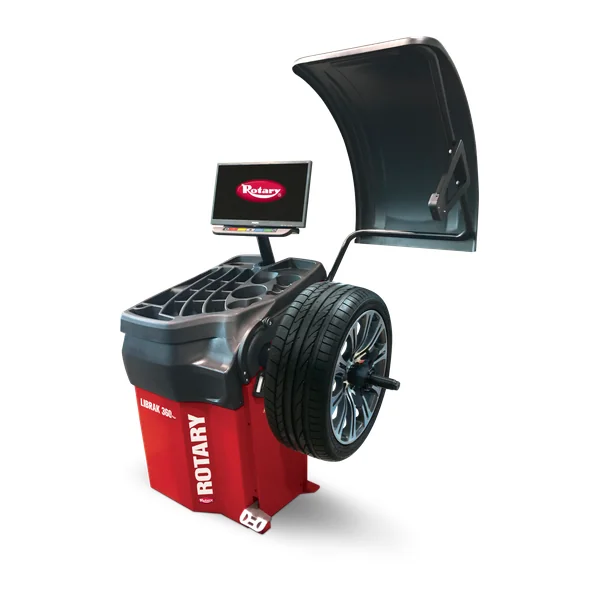

Rotary VAS 741069 balansirka kotača namijenjena je za kotače osobnih i SUV vozila. Izvedba donosi 19-inčni dodirni zaslon, lasersko pozicioniranje H6 i H12 te ultrazvučno mjerenje ekscentričnosti. Mjerni raspon naplatka, brzina ciklusa i dopuštena masa kotača navedeni su u tehničkoj tablici.

Rotary VAS 741069 – rad i primjena

Balansirka je prilagođena radioničkoj obradi kotače osobnih i SUV vozila i koristi 2D mjernom rukom i ultrazvučnim mjerenjem ekscentričnosti. Prikazane vrijednosti debalansa i raspoloživi način unosa podataka omogućuju operateru pripremu kotača unutar navedenih granica naplatka i mase.

Mjerni raspon i radni ciklus

Mjerenje se izvodi pri brzini < 100rpm, uz vrijeme mjerenja 6s. Preciznost balansiranja iznosi 1g. Konstrukcijske dimenzije, električni priključak i ostale raspoložive funkcije navedeni su odvojeno kako bi se uređaj mogao uskladiti s prostorom i radnim postupkom radionice.

Oprema i funkcije

Veličina i vrsta zaslona: 19″ dodirni zaslon s dodatnom tipkovnicom
Unos udaljenosti i promjera: Automatski, unutarnjom 2D mjernom rukom
Mjerenje širine kotača: Automatski, sonarom
Mjerenje ekscentričnosti: Ultrazvučnim senzorom
Stezanje kotača: Pneumatsko
Pozicioniranje utega: Laser H6 za ljepljive utege i laser H12 za udarne utege
Pokretanje ciklusa: Automatski pri spuštanju zaštite kotača
Programi: ALU-S, DYN, STATIC, SPLIT, SPOKE i ECO-WEIGHT
Uključeni stožasti nastavci: Komplet za osobna vozila i stožac za SUV vozila

Tehničke karakteristike

Minimalni promjer naplatka	10″
Maksimalni promjer naplatka	30″
Minimalna širina naplatka	1,5″
Maksimalna širina naplatka	22″
Preciznost balansiranja	1g
Zaslon	TFT
Maksimalna masa kotača	70kg
Unos podataka kotača	Poluautomatski
Boja	7040RAL
Mjerenje dubine profila	Opcionalno
TEq-Link	Nije dostupno
Workshop-Net	Nije dostupno
Brzina mjerenja	< 100rpm
Vrijeme mjerenja	6s
Maksimalni promjer kotača	1120mm
Električni priključak	110/230 V \| 50 – 60 Hz
Broj faza	1
Širina	1316mm
Dubina	1009mm
Visina	1697mm
Veličina i vrsta zaslona	19″ dodirni zaslon s dodatnom tipkovnicom
Unos udaljenosti i promjera	Automatski, unutarnjom 2D mjernom rukom
Mjerenje širine kotača	Automatski, sonarom
Mjerenje ekscentričnosti	Ultrazvučnim senzorom
Stezanje kotača	Pneumatsko
Pozicioniranje utega	Laser H6 za ljepljive utege i laser H12 za udarne utege
Pokretanje ciklusa	Automatski pri spuštanju zaštite kotača
Programi	ALU-S, DYN, STATIC, SPLIT, SPOKE i ECO-WEIGHT
Uključeni stožasti nastavci	Komplet za osobna vozila i stožac za SUV vozila
