Opis
CHICAGO PNEUMATIC CP6763 obuhvaća modele CP6763, CP6763-D18D. U nastavku su zajedničke tehničke karakteristike i konkretne potvrđene razlike između izvedbi.
CHICAGO PNEUMATIC CP6763 – dostupne izvedbe
- CP6763 – Chicago Pneumatic CP6763 je pneumatski udarni odvijač 3/4″ za industrijsko održavanje i zahtjevne radove zatezanja i odvrtanja, s maksimalnim momentom odvrtanja od 1630 Nm.

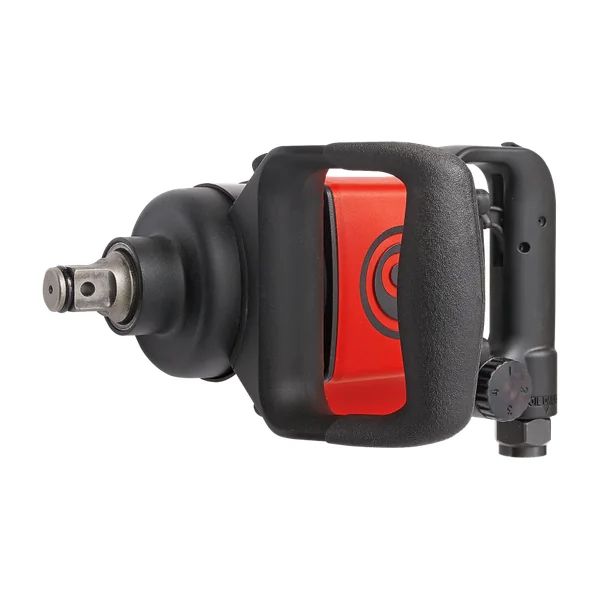

- CP6763-D18D – Chicago Pneumatic CP6763-D18D je pneumatski udarni odvijač 3/4″ za industrijsko održavanje i zahtjevne spojeve koji traže D-ručku, s maksimalnim momentom odvrtanja od 1760 Nm.
Usporedba tehničkih karakteristika
| Značajka | CP6763 | CP6763-D18D |
|---|---|---|
| Maksimalni radni moment naprijed | 1290 Nm | 1450 Nm |
| Maksimalni moment u odvrtanju | 1630 Nm | 1760 Nm |
| Minimalni radni moment naprijed | 350 Nm | 340 Nm |
| Ograničenje momenta | Ne | Ne |
| Navoj priključka zraka | 3/8 | 1/2 |
| Maksimalni dinamički radni tlak zraka | 6.3 bar | 6.3 bar |
| Minimalni promjer crijeva pri duljini 16 ft | 0.5 in | 0.38 in |
| Minimalni promjer crijeva pri duljini 5 m | 13 mm | 13 mm |
| Razina zvučne snage | 107 dB(A) | 109 dB(A) |
| Razina zvučnog tlaka | 96 dB(A) | 98 dB(A) |
| Mjerna nesigurnost vibracija K | 1.3 m/s² | 2.9 m/s² |
| Vibracije | 9.4 | 11.4 |
| Brzina bez opterećenja | 6300 rpm | 6600 rpm |
| Duljina | 222 mm | 290 mm |
| Omjer momenta i mase | 290 Nm/kg | — |
| Udaljenost od boka do središta | 41 mm | 41 mm |
| Masa | 5.5 kg | 6.6 kg |
| Broj udara u minuti | 900 | 730 |
| Kućište | Aluminij | Aluminij |
| Kućište udarnog mehanizma | Čelik | Čelik |
| Podmazivanje udarnog mehanizma | Uljna kupka | Mast |
| Vrsta ručke | Pištoljska ručka | D-ručka |
| Udarni mehanizam | Dvostruki čekić | Dvostruki čekić |
| Prihvat alata | 3/4 | 3/4 |
| Oblik prihvata | Četverokutni | Četverokutni |
| Zadržavanje nasadnog ključa | Frikcijski prsten | Dvostruko: otvor i frikcijski prsten |
| Pokretanje | Okidač | Okidač |
| Potrošnja zraka pri brzini bez opterećenja | — | 26 l/s |
| Bočna ručka | — | Da |
Ključne razlike između modela
- CP6763 – Vrsta ručke: Pištoljska ručka; Maksimalni moment u odvrtanju: 1.630 Nm; Radni moment naprijed: 350–1.290 Nm; Zadržavanje nasadnog ključa: Frikcijski prsten; Navoj priključka zraka: 3/8″; Brzina bez opterećenja: 6.300 o/min; Duljina: 222 mm; Masa: 5,5 kg; Broj udara u minuti: 900
- CP6763-D18D – Vrsta ručke: D-ručka s bočnom ručkom; Maksimalni moment u odvrtanju: 1.760 Nm; Radni moment naprijed: 340–1.450 Nm; Zadržavanje nasadnog ključa: Otvor i frikcijski prsten; Navoj priključka zraka: 1/2″; Brzina bez opterećenja: 6.600 o/min; Duljina: 290 mm; Masa: 6,6 kg; Broj udara u minuti: 730
O proizvođaču
Tim tvrtke Chicago Pneumatic usmjeren je na rješavanje problema korisnika i održavanje njihova poslovanja u pogonu. Servis i podrška dostupni su putem globalne mreže tvrtke.
Tehnički izvor: službena stranica proizvođača za CHICAGO PNEUMATIC CP6763.
