Opis
SPIN ATF AUTOMATIC GEARBOX OIL EXCHANGERS obuhvaća modele ATF S-Drive 4500 SW, ATF S-Drive 5000 SW, ATF Start SW, ATF X-Drive. U nastavku su zajedničke tehničke karakteristike i konkretne potvrđene razlike između izvedbi.
SPIN ATF AUTOMATIC GEARBOX OIL EXCHANGERS – dostupne izvedbe

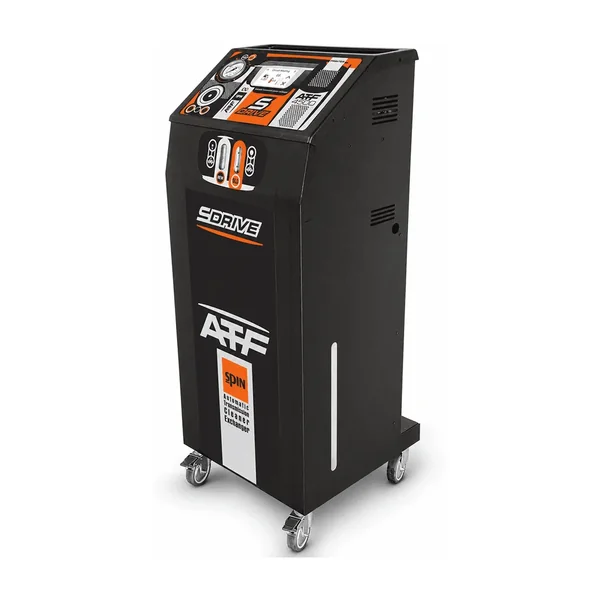

- ATF S-Drive 4500 SW – Automatski ili ručni ATF uređaj s 5-inčnim dodirnim zaslonom, jednom pumpom, spremnicima 2 × 20 L i integriranom promjenom smjera protoka.

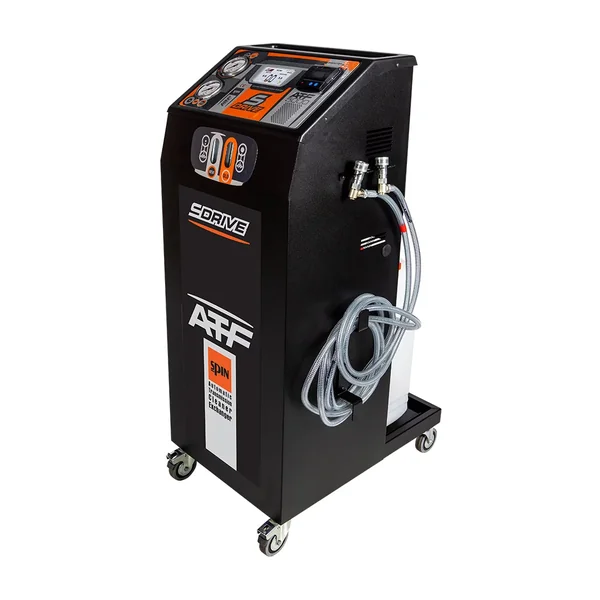

- ATF S-Drive 5000 SW – ATF uređaj s 5-inčnim dodirnim zaslonom, dvjema pumpama, mjerenjem izlaznog tlaka ATF-a, mjernim šipkama i spremnicima 2 × 30 L.

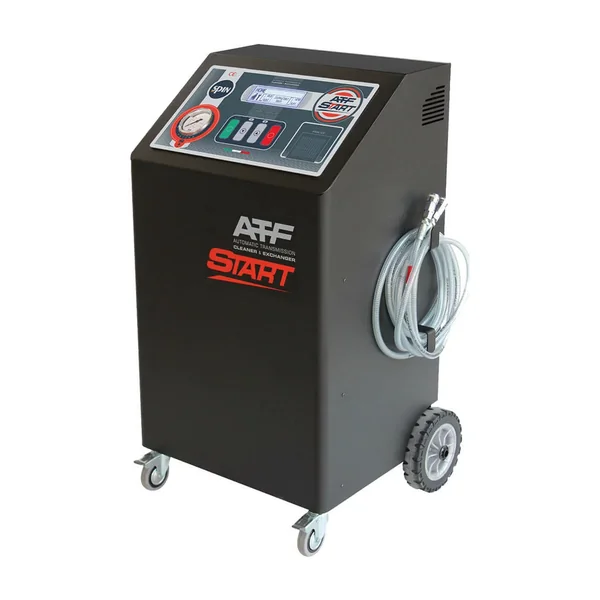

- ATF Start SW – Poluautomatski ATF uređaj s grafičkim zaslonom 240 × 64, četiri tipke, dvjema elektroničkim vagama, spremnicima 2 × 20 L i prozirnim crijevima.

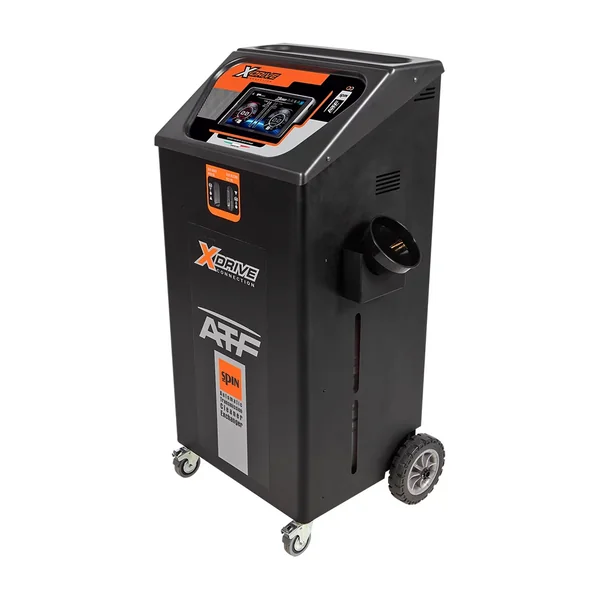

- ATF X-Drive – Uređaj za ispiranje i izmjenu ulja u automatskim mjenjačima s odvojivim 10-inčnim 4G/Wi-Fi tabletom, Bluetooth upravljanjem i integriranom dijagnostikom.
Usporedba tehničkih karakteristika
| Značajka | ATF S-Drive 4500 SW | ATF S-Drive 5000 SW | ATF Start SW | ATF X-Drive |
|---|---|---|---|---|
| Namjena | Ispiranje i izmjena ulja u automatskim mjenjačima | Ispiranje i izmjena ulja u automatskim mjenjačima | Ispiranje i izmjena ulja u automatskim mjenjačima | Ispiranje i izmjena ulja u automatskim mjenjačima |
| Način rada | Automatski ili ručni | Automatski ili ručni | Poluautomatski; podržani ručni i automatski radni ciklusi | Automatski ili ručni |
| Dodirni zaslon | 5″, u boji | 5″, u boji | — | — |
| Softver | S ikonama, višejezičan | S ikonama, višejezičan | S ikonama, višejezičan | — |
| Broj pumpi | 1 | 2 | 1 | 1 |
| Mjerenje količine ulja | 2 elektroničke vage | 2 elektroničke vage | 2 elektroničke vage | 2 elektroničke vage |
| Mjerenje izlaznog tlaka mjenjača | Da | Da | — | Da |
| Mjerenje izlaznog tlaka ATF-a | Nije dostupno | Da | Nije dostupno | Da |
| AWS korekcija specifične mase novog ulja | Automatska | Automatska | — | Automatska |
| Automatsko zagrijavanje | Da; ciklus počinje nakon postizanja minimalne optimalne temperature | Da; ciklus počinje nakon postizanja minimalne optimalne temperature | — | Da; ciklus počinje nakon postizanja minimalne optimalne temperature |
| Ispiranje usisnog kruga novog ulja | Da | Da | — | Da |
| Mjerenje temperature otpadnog ulja | Da | Da | — | Da |
| Ubrizgavanje aditiva | Automatsko | Automatsko | Ručno | Automatsko |
| Regulator ulaznog protoka | Integriran | Integriran | Integriran | Integriran |
| Ažuriranje softvera i baze | USB | USB | — | Wi-Fi |
| Mjerači protoka | Osvijetljeni | Osvijetljeni | Prozirna crijeva, 3 m | Osvijetljeni |
| Spremnici novog i otpadnog ulja | 2 × 20 L | 2 × 30 L | 2 × 20 L, uklonjivi | 2 × 20 L |
| Filtri | 2 višekratna sinterirana filtra s magnetom | 2 višekratna sinterirana filtra s magnetom | 2 višekratna sinterirana filtra s magnetom | 2 višekratna sinterirana filtra s magnetom |
| Pisač | Uključen | Uključen | Opcionalan; priprema za pisač | Uključen |
| SmartPack | 12-mjesečna pretplata | 12-mjesečna pretplata | 12-mjesečna pretplata | 12-mjesečna pretplata |
| Softver za izmjenu ulja servoupravljača | Da | Da | — | — |
| Integrirana baza podataka | Marka, izvedba, broj stupnjeva prijenosa, tip mjenjača, količina i oznaka ulja, priključak i vrsta/marka ulja | Marka, izvedba, broj stupnjeva prijenosa, tip mjenjača, količina i oznaka ulja, priključak i vrsta/marka ulja | — | Marka, izvedba, broj stupnjeva prijenosa, tip mjenjača, količina i oznaka ulja, priključak i vrsta/marka ulja |
| Promjena smjera protoka ulja | Integrirana | Integrirana | — | Automatska, interna |
| Dimenzije | 360 × 440 × 1120 mm | 610 × 440 × 1120 mm | 620 × 510 × 1000 mm | 620 × 520 × 1210 mm |
| Masa | 60 kg | 65 kg | 55 kg | 75 kg |
| Komplet mjernih šipki | — | Uključen, s dodatnom pumpom | — | — |
| Grafički zaslon | — | — | 240 × 64 | — |
| Upravljačka tipkovnica | — | — | 4 tipke | — |
| Napajanje pumpe | — | — | 220 V / 50 Hz; 110 V / 60 Hz na zahtjev | — |
| Mjerenje povratnog tlaka mjenjača | — | — | Da | — |
| Korekcija specifične mase novog ulja | — | — | Ručna | — |
| Mjerenje temperature ulja | — | — | Da | — |
| Zaštita od prekomjernog tlaka | — | — | Automatska recirkulacija na početku i kraju punjenja | — |
| Kompenzacija duljine crijeva | — | — | Automatska | — |
| Promjena smjera crijeva za protok ulja | — | — | Automatska, integrirana | — |
| Upravljačko sučelje | — | — | — | Odvojivi 10″ 4G/Wi-Fi tablet |
| Daljinsko upravljanje | — | — | — | Bluetooth |
| Integrirana dijagnostika | — | — | — | Poruke i pripadajući servisni vodič |
| Napajanje | — | — | — | 12 V DC i 220 V AC, s upozorenjem na slabu bateriju i automatskim prepoznavanjem izvora |
| Posebna procedura | — | — | — | DSG |
| Standard komunikacije | — | — | — | Protocol 4.0 |
Ključne razlike između modela
- ATF S-Drive 4500 SW – Upravljanje: 5″ dodirni zaslon u boji; Broj pumpi: 1; Mjerenje izlaznog tlaka ATF-a: Nije dostupno; Spremnici: 2 × 20 L; Softver za ulje servoupravljača: Uključen; Dimenzije i masa: 360 × 440 × 1120 mm; 60 kg
- ATF S-Drive 5000 SW – Upravljanje: 5″ dodirni zaslon u boji; Broj pumpi: 2; jedini uspoređeni model s dvjema pumpama; Mjerenje izlaznog tlaka ATF-a: Uključeno; Komplet mjernih šipki: Uključen s dodatnom pumpom; Spremnici: 2 × 30 L; najveći spremnici u uspoređenoj seriji; Dimenzije i masa: 610 × 440 × 1120 mm; 65 kg
- ATF Start SW – Upravljanje: Grafički zaslon 240 × 64 i tipkovnica s 4 tipke; Način rada: Poluautomatski, uz ručne i automatske radne cikluse; Korekcija specifične mase i ubrizgavanje aditiva: Ručni postupci; Pisač: Opcionalan; Mjerači protoka: Prozirna crijeva duljine 3 m; Dimenzije i masa: 620 × 510 × 1000 mm; 55 kg, najlakši model u seriji
- ATF X-Drive – Upravljanje: Odvojivi 10″ 4G/Wi-Fi tablet s Bluetooth daljinskim upravljanjem; Integrirana dijagnostika: Jedini od uspoređenih modela s porukama i servisnim vodičem; Napajanje: 12 V DC i 220 V AC s automatskim prepoznavanjem izvora; Spremnici: 2 × 20 L; Broj pumpi: 1; Dimenzije i masa: 620 × 520 × 1210 mm; 75 kg
O proizvođaču
SPIN od 1979. proizvodi strojeve i opremu za autoservise. Tvrtka prati proizvod od projektiranja do završnog ispitivanja. Odobreni profil proizvođača navodi proizvodnju u Italiji i usmjerenost na kvalitetu.
Tehnički izvor: službena stranica proizvođača za SPIN ATF AUTOMATIC GEARBOX OIL EXCHANGERS.
